评论数(0)“上帝说,要有光,于是,就有了光。”上帝在创世的第一天创造了光,追逐光明自此成为了人类的本能。
同样,建筑设计中,处处都离不开对采光的需求,光在建筑设计中占有十分重要的地位。从某种角度看建筑史,可以说采光的历史就是建筑的历史。在很久之前,建筑还是通过火把和壁炉照明的时候,建筑概念就是在考虑采光的情况下形成的。
虽然随着科技的进步,人工照明得到了快速发展。但建筑设计师们依然想方设法地将太阳光引入室内,让自然光线多一点,再多一点,以消弭人工照明的乏味感觉,“采光井”就是基于这一理念诞生的。
01、什么是“采光井”?
随着现代社会经济迅速发展,高楼大厦如雨后春笋般拔地而起。可利用的空间越来越少,为了寻求更广阔的发展,大家都把目光投向了地下。
而地下空间具有封闭、缺乏自然光等问题。为了解决这些问题,“采光井”便应运而生了。采光井是地下空间外墙的侧窗以挡土墙围砌成的井形采光口,它为对应的下沉空间提供更好的采光条件,有些还兼具了通风功能,大大消除了地下空间给人们带来的不良影响。
虽然简单的普通玻璃也能让采光井发挥其基础功能,但脑洞大开的设计师们却能将其玩出各种“神创意”。今天派小沃就为大家分享国内外那些令人拍案叫绝的采光井创意设计。
02、用设计拯救无趣的“采光井”
1.卢浮宫-—玻璃金字塔
世界上知名度最高的采光井,非巴黎卢浮宫的玻璃金字塔莫属。
采用了金字塔形式,将透明玻璃金字塔和周围三个小玻璃金字塔作为地下建筑的采光天窗。即使在1h内有15000名参观者进入自然采光的大厅与回廊中,也可以尽情享受地下宫殿的迷人艺术,毫无不适感。
该设计近乎完美地运用了自然光,地下建筑的自然采光难题被创造性地解决了。

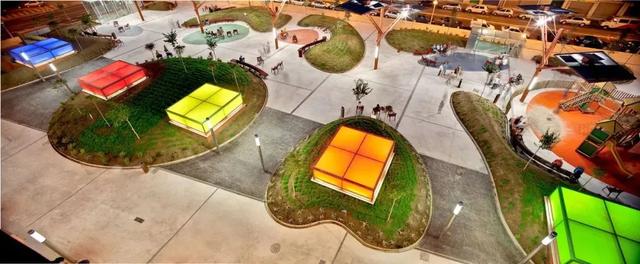

2.Enginyer Deulofeu公园—跃动色块
巴塞罗那的Enginyer Deulofeu公园原本是上世纪60年代旧工厂留下的空间平淡、荒芜,但却通过采光井的创意设计活力倍增。
多彩艳丽的采光井不仅为地下停车场内提供了光线和自然通风,同时成为地面景观的亮点。
而通过上方的采光井的色彩分布,地下停车场内部也呈现出多彩的空间氛围。
3.采光井结合水体
有些设计师借用另一种透明的景观元素与玻璃、亚克力等结合来构建一种景观性的连通,那就是水体。
通过改变采光井的结构形式,并结合水体,形成别具特色的水景,在地面环境中,原有的玻璃体已被改造为完全融于环境的水景,而在地下空间,既能由下而上观赏不一样的水景效果,还能达到原有的采光功能。
①重庆棕榈岛
重庆棕榈岛项目的采光井设计相当别致,不仅能提供良好的采光效果,俯瞰时像一颗颗翡翠散落在地上,别具艺术性。
②Hageveld庄园
Hageveld庄园池内的采光井可以将自然光线引入地下车库。天窗使用彩色玻璃板,每一扇都是一件独立的艺术品。到了晚上,从地下车库透上来的光为庭院营造出别致的空间氛围。
▽ 主体建筑、地下停车场、水池剖面图
▽ 白天的水池和车库入口
▽ 水池夜景
这种将采光井与水景的结合被赋予了多种多样的使用价值。这是一种创新的尝试,也是将景观元素的运用做到了极致。
4.采光井结合绿植
会呼吸的绿植采光井,既能实现地下空间的采光又能形成地面景观的点缀,无论是地下还是地下,都赋予其另一种全新的体验。
5.采光井结合地面铺装
采光井由于采用玻璃、亚克力等透明材料来满足其透光的效果,而这些透光材料往往易碎,造成坠落等人身安全,因此采光井多设置于绿地之中,起到一定的防护作用。
避免对绿地效果及绿地率的影响,同时又考虑加强采光井的结构构造,使之可以满足正常通行。
6.采光井与小品设施结合
考虑采光井在景观环境中的处理手段时,可以先解剖采光井的常规构造形式。
采光井往往由两个部分组成:坚实的井壁往往采用钢筋混凝土结构,透明的井盖往往采用玻璃、亚克力等材料。坚实的井壁可作为坐凳面、花池壁,了解各自组成部位的特征后方可与小品设施进行合理的结合。
▼高颜值采光井,本身就是一件艺术品
例如采光井和座椅巧妙结合,为人们提供休憩空间体验。
采光井如同一块宝石居中,旁边是休憩的座椅。景观、花池。雕塑感与灌木结合,相得益彰。
细腻与粗糙结合,如同镶嵌在原石中的一颗宝石。
03、干货:“采光井”的应用方式
1.直接采光
开始出现的地下建筑采光井采光方式主要为直接采光, 直接式采光通常是在建筑大厅或中庭的顶棚处,设置与地面直接连通的天窗。
直接式采光所营造的空间氛围在地下建筑中也是最接近自然的。对于层数少、平面体量相对较大的地下建筑,需要一个开敞空间来改善地下建筑方位感。例如上文的“卢浮宫金字塔”,就是采光井直接采光的典型案例。
2.间接采光
① 镜面反射采光
这是利用平面镜、曲面镜和透镜等,将自然光通过一次或多次发射到地下建筑中,地下建筑采光的问题从而得到解决。
例如美国明尼苏达州立大学的土木采矿工程大楼,这栋建筑95%的部分处于地面以下,设计师采用潜望镜的原理,将阳光引入其中,从而把自然光传送到地下33.5m处。
后来由于建筑形式的复杂性与多样化,间接式采光也被发明和大量运用。它利用一些辅助设备将自然光输送到地下建筑中,常在深一些的地下建筑中采用。
② 光导纤维采光
这是利用光纤维传到地下建筑的一种采光方式。它充分利用光的全反射原理,光线几乎全部在纤芯里传播,基本上没有任何损耗。
清华大学的超低耗楼就使用了一种被称为“向日葵”的光纤维采光技术,在对地下室进行采光时,取得了良好的效果。光导纤维虽然价格较高,但由于其采光效率高,占用空间小,而且能灵活弯曲。因此,在一些光环境要求较高的地下建筑中被广泛采用。
04、写在最后
20世纪最著名的建筑大师、城市规划家和作家Le Corbusier曾说过“建筑是一门完整的学问,只有在光的帮助下才能形成正确而优美的体量”。
而采光井的出现,让地下空间对光的追求,不再是一种奢望。它能更充分地利用自然光源,为我们提供一个良好的室内环境。
如今,采光井已不单纯作为一个功能性构建,在设计师手里,通过脑洞大开的创意设计,使采光井成为了一个景观亮点,点缀着我们的生活空间。
